ビブラン-E（地中連続壁）について

都市部では、道路や地下鉄、鉄道等が建物近傍に存在し、これらを発生源とする地盤振動が建物の振動障害を起すことが多く見られます。
その振動低減対策として、建物に防振壁を設け、建物への入力振動を低減する方法があります。
振動遮断性能に優れ、施工性が良く、地中設置に必要な耐化学薬品性、耐水性を備え、経年変化の少ない地中外壁用防振材としてビブラン-Ｅを紹介します。

特 長

  • 優れた振動絶縁効果。
  • 400kg/m2～40ton/m2の土圧荷重に9種類の商品で対応。
  • 軽量で取り扱いが容易、施工性に優れる。
  • 経年変化が少なく、耐化学薬品性に優れる。
  • 優れた柔軟性、耐摩耗性、歪回復性。

用途例

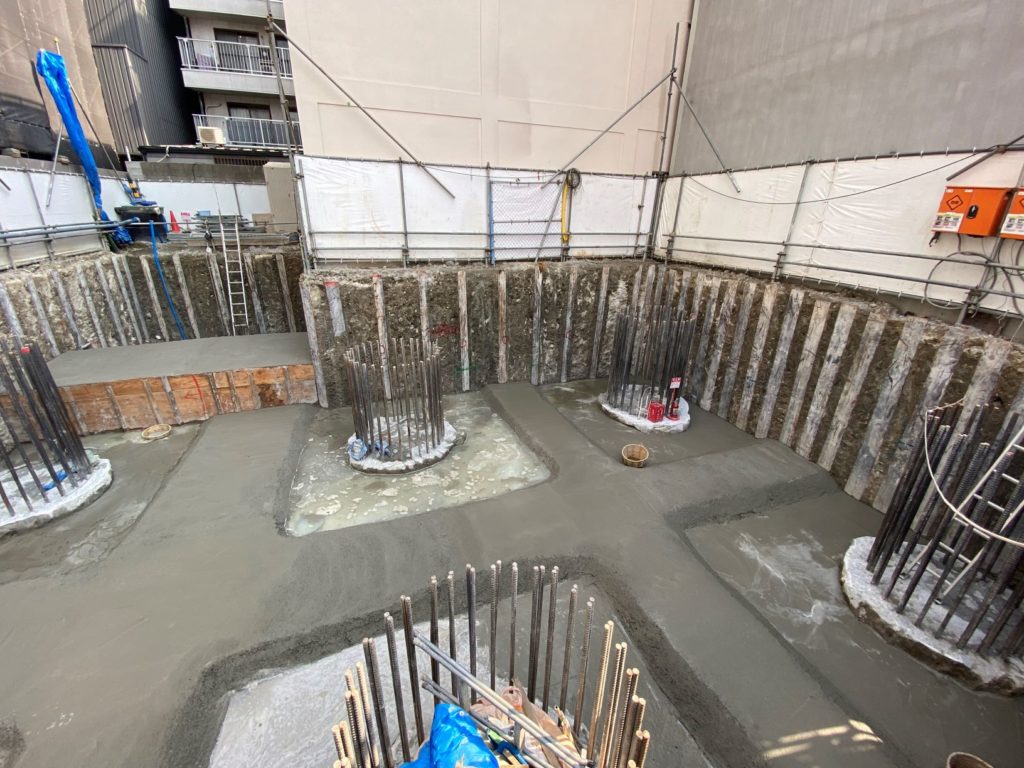

某大阪市内共同住宅（マンション）交通振動　防振対策工事

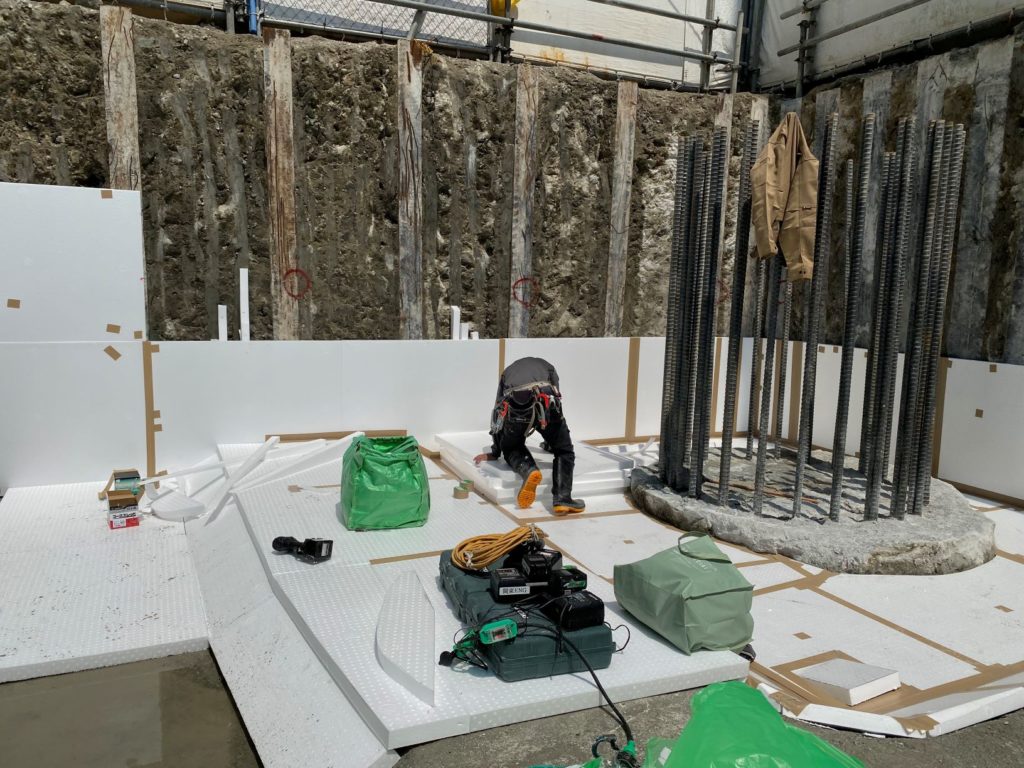

地中壁面施工例

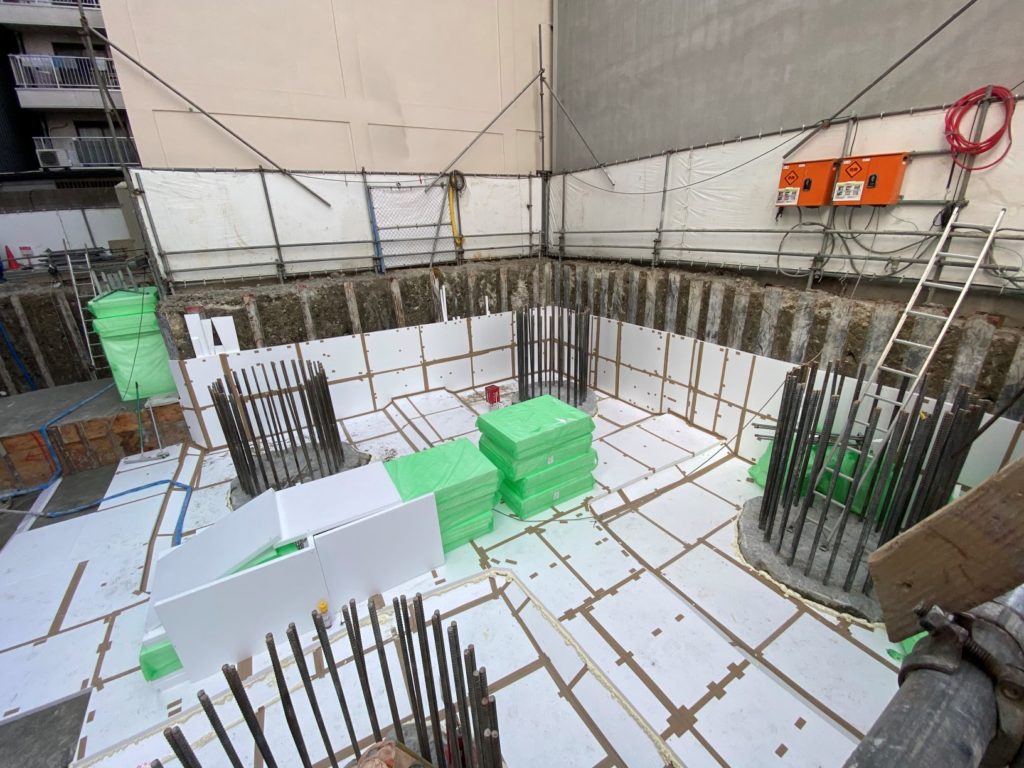

地中壁面施工例

製品仕様

連壁用防振材ビブランの物性表

項目 ビブラン ビブラン ビブラン ビブラン ビブラン ビブラン ビブラン ビブラン ビブラン
E-60 E-38 E-PP45 E-20 E-PP20 E-PP15 E-PP11 E-PP8 E-PP5
材質 ビーズ法発泡
ポリエチレン ポリプロピレン ポリエチレン ポリプロピレン
気泡構造 独立気泡
外形（ｍｍ） 50×900×1200　（特注加工可能）
25×900×1200　（特注加工可能） －
耐荷重（kg/m2） 400 800 1,200 2,000 5,000 10,000 20,000 30,000 40,000
動的ばね定数N/(m2・m) 0.9×10＾7 2.3×10＾7 3.8×10＾7 4.0×10＾7 21×10＾7 36×10＾7 59×10＾7 82×10＾7 160×10＾7
1.8×10＾7 4.6×10＾7 7.6×10＾7 8.0×10＾7 42×10＾7 72×10＾7 118×10＾7 　 　

密度(kg/㎥)

 16 25 20 47 45 60 80 100 160
圧縮クリープ（30日後）（％） 2.50% 2.80% 3.00% 3.10% 3.20% 3.10% 2.80% 3.10% 3.00%
荷重0.4t/m2 荷重0.８t/m2 荷重1.2t/m2 荷重2.0t/m2 荷重5.0t/m2 荷重10.0t/m2 荷重20.0t/m2 荷重30.0t/m2 荷重40.0t/m2
熱伝導率W/(m・k)　(JIS A1412) 0.054 0.041 0.048 0.041 0.041 0.042 0.044 0.042 0.043

連壁用防振材ビブランの耐薬品性

薬品名 耐油性 耐酸・耐アルカリ性
ビブラン名 機械油 ガソリン 灯油 エンジンオイル 30%硫酸 10%硝酸 10%塩酸 10%水酸化ナトリウム 10%アンモニア
E-60 ◎ ◎ 〇 ◎ ◎ ◎ ◎ ◎ ○
E-38 ◎ ◎ ○ ◎ ◎ ◎ ◎ ◎ ○
E-PP45 ◎ △ △ ◎ ◎ ◎ ◎ ◎ ◎
E-20 ◎ ◎ ○ ◎ ◎ ◎ ◎ ◎ ○
E-PP20 ◎ △ △ ◎ ◎ ◎ ◎ ◎ ◎
E-PP15 ◎ △ △ ◎ ◎ ◎ ◎ ◎ ◎
E-PP11 ◎ △ △ ◎ ◎ ◎ ◎ ◎ ◎
E-PP8 ◎ △ △ ◎ ◎ ◎ ◎ ◎ ◎
E-PP5 ◎ △ △ ◎ ◎ ◎ ◎ ◎ ◎
薬品名 耐溶剤性
ビブラン名 トルエン アセトン エチルアルコール n-ヘプタン 四塩化炭素 トリクレン 酢酸エチル メチルエチルケトン
E-60 △ △ ◎ ◎ △ △ ◎ ◎
E-38 △ △ ◎ ◎ △ △ ◎ ◎
E-PP45 △ ○ ◎ △ △ △ ◎ ○
E-20 △ △ ◎ ◎ △ △ ◎ ◎
E-PP20 △ ○ ◎ △ △ △ ◎ ○
E-PP15 △ ○ ◎ △ △ △ ◎ ○
E-PP11 △ ○ ◎ △ △ △ ◎ ○
E-PP8 △ ○ ◎ △ △ △ ◎ ○
E-PP5 △ ○ ◎ △ △ △ ◎ ○

◎：変化なし　○：僅か変形　△：膨潤変形取扱い上の注意事項

取扱い上の注意事項

火気厳禁火気に接触すると燃えます。従って、製品面に火源を接触させないようにすると共に適切に養生して下さい。特に溶接・溶断を行う際は、火花等が当たらないように確実に養生してください。紫外線注意直射日光に長時間（1か月以上）さらすと徐々に表面から変色・劣化し、接着不良、厚み減少等の原因になりますので、保管に当たっては養生シートで覆い、施工後は仕上げを速やかに行って下さい。高温注意使用温度は90℃以下です。90℃を超えると徐々に変形しますので、高温での使用は避けて下さい。その他の注意

  1. ビブラン-Ｅの選定には土圧荷重が、必要になります。この土圧荷重の情報が無い場合、弊社にて一般的な推定土圧荷重により概略選定する事になります。正式見積もり時には土圧荷重を御提示願います。
  2. 熱線スライス等煙の発生する作業をする場合は、喚気を充分行って下さい。
  3. フォーム屑が目に入った場合はこすらないで流水で洗浄して下さい。
  4. 廃棄の際には、各地域の廃棄物処理指針に従って処理して下さい。燃やすと黒煙がでます。
    また、不完全燃焼させると一酸化炭素が出ますのでご注意下さい。

「ビブラン」は「株式会社東京ブイテック」の製品です。

高性能地中外壁用防振材「ビブラン-E」カタログは　下記画像をクリックしてください
